Pin vuông 3r12

Pin 3r12 là một loại pin hình vuông gồm ba nguồn năng lượng với điện áp danh định là 1,5 volt. Hình dạng của nó rất khác thường. Việc sản xuất loại pin này bắt đầu từ Liên Xô cũ. (Xem thêm bài viết). Pháo binh Liên XôCó thông tin về kích thước này ở đó.

Đặc điểm của pin 3r12

Nguồn điện này bao gồm ba pin R12 mắc nối tiếp. Chúng khá giống với... Pin AATất cả chúng đều được đặt trong một vỏ nhựa hình vuông hoặc hình chữ nhật. Hai tấm kim loại nhô ra từ một đầu. Đây là các cực dương và cực âm. Tấm ngắn hơn là cực dương. Tấm dài hơn là cực âm, hay catốt.

Điện áp đầu vào là 4,5 vôn. Khi có tải, điện áp tạo ra nằm trong khoảng 3,7-38 vôn.

Nhiệt độ hoạt động từ -20 đến +35 độ C.

Hóa học: muối, cacbon-kẽm, kẽm cacbon. 3LR12 là chất kiềm.

Thời hạn bảo hành của nhà sản xuất có thể lên đến 24 tháng.

Dung tích Dung lượng của pin muối là 0,5-0,7 A/h. Đối với pin kiềm, dung lượng có thể đạt tới 4800 mAh.

Khối lượng từ 111 đến 170 gram.

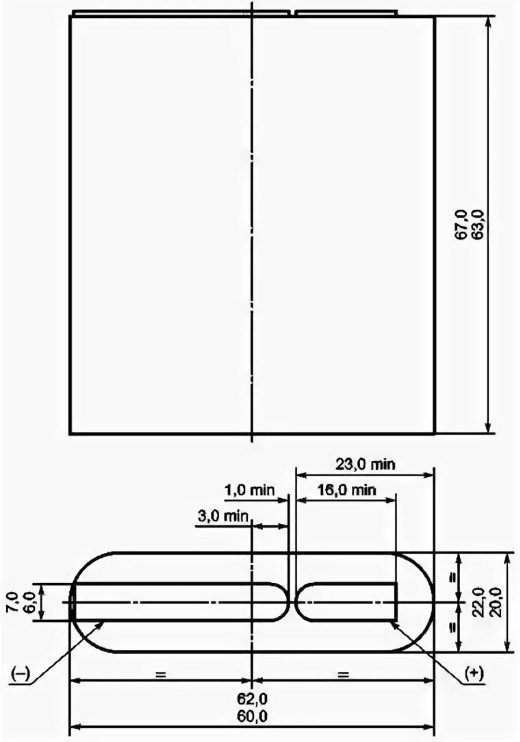

Kích thước: 62mm (chiều rộng) × 67mm (chiều cao) × 22mm (chiều dày).

Hiện tại, kích thước có thể thay đổi tùy thuộc vào nhà sản xuất.

Các nguồn năng lượng này có thể được lưu trữ ở dạng kiềm trong tối đa 10 năm. nước muối2 năm.

Lịch sử tóm lược

Vào những năm 1950 và 1960, loại pin này được gọi là KBS. Viết tắt của "dry pocket battery" (pin bỏ túi khô). Sau đó, nó được đổi tên thành 3336, Rubin (pin kiềm có kích thước lớn). dung tích) và Hành tinh. Trong giới bình dân, nó được đặt biệt danh là "pin vuông dày" hoặc "pin dẹt". Một số người gọi nó là "pin đèn lồng". Trong tiếng Anh, nó được viết là "Lantern Battery".

TRONG Pháo đài Liên Xô Máy phát điện 3r12 được sản xuất để sử dụng cả vào mùa đông và mùa hè. Dưới đây là một số ví dụ về các nguồn điện cũ hơn:

• 3336L
• KBS-L-0.5
• 3,7-FMC – 0,50
• 3336 X
• KBS X 0.7
• KBS-T- 0.5
• 4.1-FMC-0.50

Loại pin này thường được sử dụng trong đèn pin và radio. Chúng đặc biệt được những người đam mê radio ưa chuộng.

Những viên pin 3r12 đầu tiên thuộc loại này được sản xuất trong hộp bìa cứng. Các điểm tiếp xúc được lấp đầy bằng nhựa cứng tiêu chuẩn. Hiện nay, vỏ pin được làm bằng nhựa.

Thời điểm đó, ắc quy chì-axit 2SG-3 được sản xuất với kích thước này. Nó có điện áp sạc là 4 volt và dung lượng là 1,3 A/h.

Trước đây, một bình ắc quy 3R12 có giá từ 17 đến 30 kopeck. Giờ đây, giá của chúng bắt đầu từ 50 rúp một bình.

Ứng dụng

1. Đồ chơi
2. Máy thu sóng radio
3. Avometers
4. Đèn pin
5. Dụng cụ đo lường

Ưu điểm và nhược điểm của pin vuông

Muối 3R12 có những nhược điểm sau:

1. Điện áp giảm trong quá trình hoạt động.
2. Chế độ bảo hành ngắn hạn, khoảng 2 năm.
3. Giảm công suất riêng ở nhiệt độ môi trường thấp. Có thể ngừng hoạt động.
4. Khi hoạt động ở mức tải cao hơn 100 mAh, nó sẽ mất chức năng.
5. Nó có tỷ lệ tự xả cao, lên đến 20% mỗi năm. Điều này có nghĩa là ngay cả khi bạn không sử dụng, nó vẫn sẽ tiếp tục mất điện năng.

Ưu điểm chính của nó là chi phí thấp và khả năng phục hồi một phần điện tích sau khi ngắt kết nối khỏi tải.

Nên sử dụng 3r12 trong các thiết bị có mức tiêu thụ điện năng thấp.

Đặc điểm của pin kiềm vuông lớn 3R12:

• Dung tích lên đến 48 Ah.
• Công suất cao.
• Khả năng tự phóng điện thấp đồng nghĩa với việc chúng có thể được lưu trữ trong thời gian dài.
• Chúng hoạt động được ở nhiệt độ dưới 0 độ C.

Nhược điểm duy nhất là giá thành của chúng.

Không được tháo rời, vứt vào lửa, làm đoản mạch hoặc để tiếp xúc với nhiệt độ cao. Không được trộn lẫn các loại pin khác nhau.r12. Ngoài ra, không được để chung pin đã sạc và pin đã hết điện.

Các mạch tương tự như pin vuông 3r12 4 5v

Loại pin duy nhất tương đương với 3R12 là pin kiềm. Nó cũng có thể được thay thế bằng các loại pin thông thường. Pin AANhưng bạn sẽ cần một bộ chuyển đổi. Điều quan trọng là phải đảm bảo kết nối ổn định. Bạn có thể tự tạo một bộ nguồn tương tự. Và sử dụng giấy thông thường làm vỏ.

Điện áp của pin 3r12 tự chế có thể tăng từ 3,6 lên 4,5 volt.

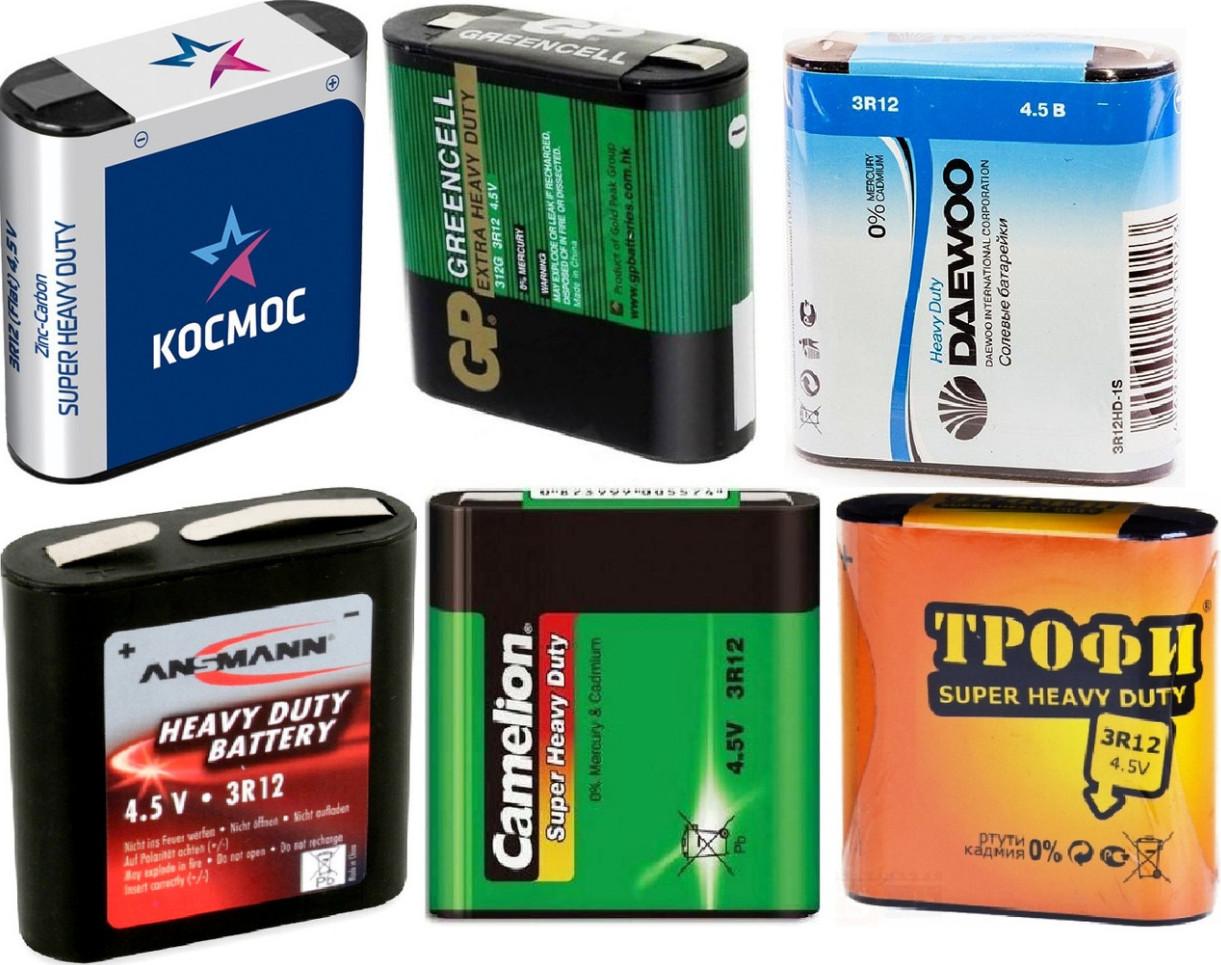

Các nhà sản xuất

1. Minamoto 3r12 12
2. Panasonic
3. Duracell
4. Varta
5. Không gian
6. Lạc đà
7. Vệ tinh
8. Roboton
9. Daewoo
10. Cúp
11. Sony
12. Bác sĩ đa khoa
13. Energiazer

Tránh mua pin sản xuất tại Trung Quốc. Luôn kiểm tra xuất xứ trước khi mua.

Bộ sạc

Đây là loại dùng một lần. nguồn điện mạ kẽmKhông được sạc pin từ phía sau. Chỉ được phép sử dụng pin sạc. Việc cố gắng sạc pin có thể dẫn đến rò rỉ chất điện giải hoặc gây nổ.

Nếu bạn cần pin 9V hình vuông, thì không có loại pin nào như vậy. Nhưng vương miện hình chữ nhật Có.

Ảnh chụp một cục pin vuông dùng cho đèn pin Liên Xô.

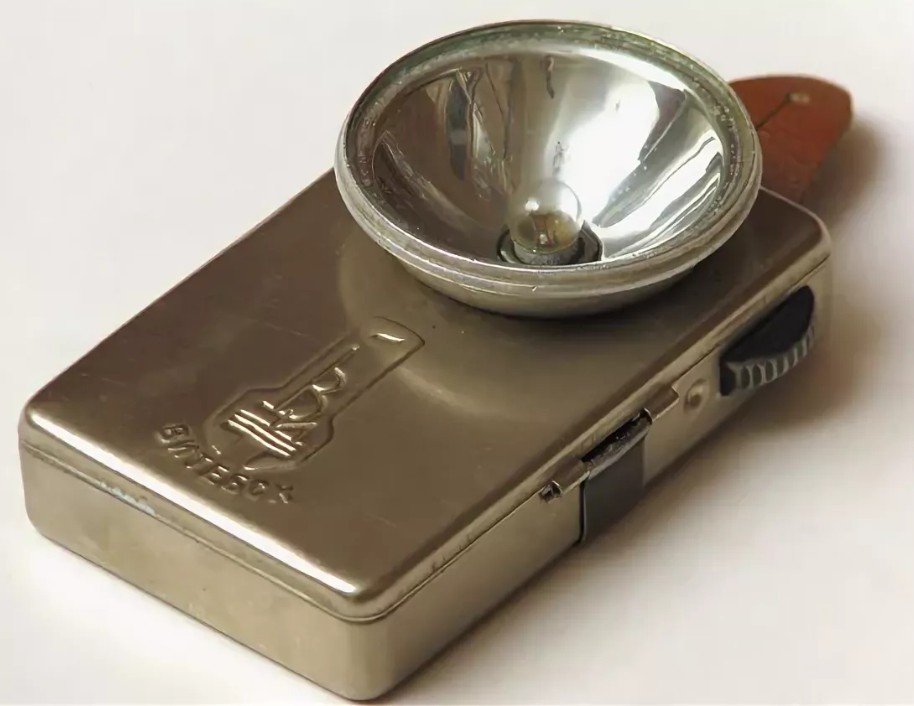

Đây là một chiếc đèn pin Liên Xô sử dụng pin vuông 3R12.

Loại nguồn năng lượng này vẫn còn phổ biến cho đến ngày nay!
