Pin dành cho máy bay bốn cánh

Máy bay không người lái bốn cánh (quadcopter) gần đây trở nên rất phổ biến trong giới công nghệ. Những thiết bị bay này không chỉ có thể thực hiện nhiệm vụ giám sát mà còn có thể đóng vai trò là người vận chuyển hàng hóa trên không. Hơn nữa, chúng có thể dễ dàng bị tội phạm lợi dụng.

Thật không may, pin của máy bay không người lái bốn cánh này lại có nhiều điểm cần cải thiện. Thời lượng pin sau mỗi lần sạc đầy chỉ đạt khoảng 30-35 phút. Và điều này áp dụng cho cả những mẫu có giá từ 70.000 đến 120.000 rúp. Những mẫu có giá từ 5.000 đến 10.000 rúp chỉ hoạt động được 5-10 phút sau mỗi lần sạc đầy. Sau đó, pin cần phải được sạc lại.

Làm thế nào để chọn pin cho máy bay không người lái bốn cánh?

Trước tiên, bạn cần tính toán sơ bộ tất cả các thông số. Để làm điều này, hãy sử dụng công cụ tính toán pin máy bay không người lái trực tuyến hoặc tải chương trình phù hợp về máy tính của bạn. Sau đó, chỉ cần nhập dữ liệu ban đầu và kết quả sẽ hiển thị cho bạn thông tin cần thiết.

Bây giờ chúng ta hãy xem xét các loại pin phổ biến nhất cho máy bay không người lái bốn cánh. Về cơ bản, chúng là pin lithium-polymer, hay Li-Po.

Phẩm chất tích cực

1. Mức tự phóng điện thấp.
2. Độ dày bắt đầu từ 1 mm.
3. Khác với những vật liệu khác, nó có khối lượng lớn hơn với cùng trọng lượng. dung tích.
4. Do điện áp cao, số lượng cell mắc nối tiếp trong sản xuất có thể ít hơn. Điện áp của loại pin này là 3,6-3,7 volt.

Những phẩm chất tiêu cực

1. Chi phí cao.
2. Quá trình lão hóa diễn ra nhanh chóng. Nó bắt đầu ngay trong quá trình sản xuất. Do quá trình oxy hóa chất điện phân, nó liên tục mất đi giá trị năng lượng. dung tíchĐó là lý do tại sao điện trở bên trongNó tăng lên và nhanh chóng thất bại.
3. Nó cực kỳ dễ gây cháy. Khi bị hư hỏng về mặt cơ học, các tấm lithium chạm vào nhau, gây ra đoản mạch. Điều này dẫn đến hỏa hoạn.

Kích thước và trọng lượng

Để thay pin cho một chiếc máy bay không người lái bốn cánh thông thường, bạn cần tìm một viên pin phù hợp với ngăn chứa pin tương ứng.

Hãy nhớ! Tổng trọng lượng cất cánh của máy bay không người lái bốn cánh bao gồm cả pin không được vượt quá! Dung lượng pin càng cao, hiệu suất bay càng tốt!

Việc đặt pin bên ngoài khoang chứa thay vì ở giữa sẽ làm tăng nguy cơ mất cân bằng, hư hỏng bộ pin và tăng lực cản không khí.

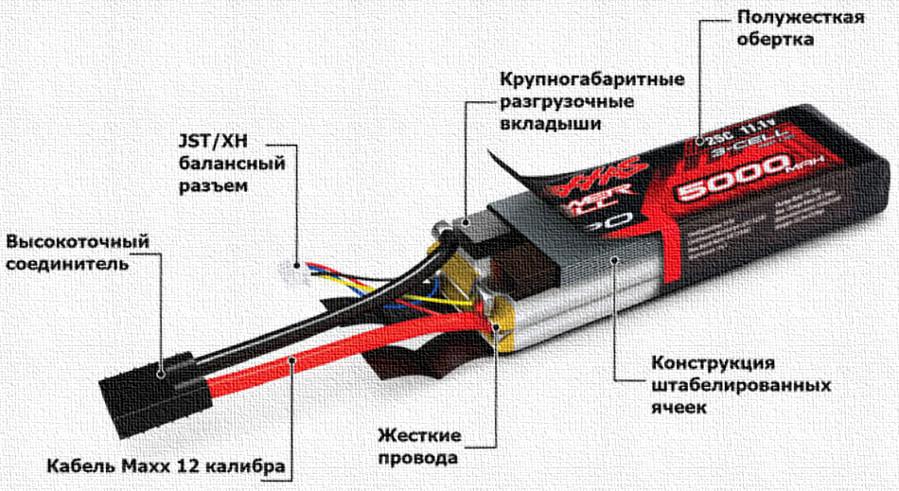

Cấu trúc của pin lithium polymer dành cho máy bay không người lái bốn cánh

Pin gồm nhiều bộ phận được mắc nối tiếp. Cấu trúc này cần thiết để tạo ra một dòng điện nhất định. Kết quả là, dung tíchĐiện áp không đổi, nhưng dòng điện tăng lên. Một khối duy nhất chứa nhiều ô, được ký hiệu bằng chỉ số chữ cái S hoặc số thứ tự.

Có sự tương đồng và kết nối nối tiếpGhép các khối lại thành một khối duy nhất. Tiếp xúc song song làm tăng đáng kể dung lượng. Để tạo ra 2000 mAh, chỉ cần kết nối hai khối. dung tíchMỗi viên pin có dung lượng 1000 mAh.

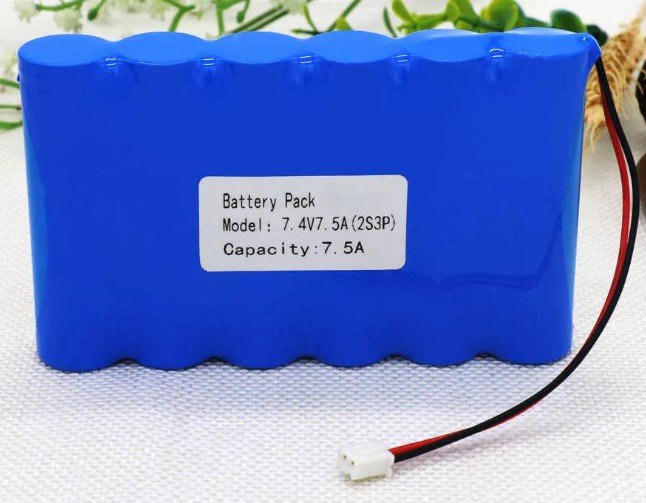

Ký hiệu chữ cái "P" biểu thị số lượng khối song song.

Điều này có nghĩa là nếu pin của máy bay không người lái bốn cánh được gọi là “1500 2s3p”, thì đó là một cụm gồm 6 viên pin có dung lượng 500mAh. 3.7 volt mAh. Tổng cộng, chúng sẽ tạo ra khoảng 1500 mAh. mAh và 7.4 V.

Thông số đầu ra hiện tại

Nó được ký hiệu bằng chữ cái "C". Chữ cái này cho biết tốc độ xả pin. Ví dụ, 10 C có nghĩa là pin sẽ hết trong 1/10 giờ, hoặc 6 phút.

Hãy nhớ rằng pin rất nhạy cảm với nhiệt độ cao. Khi xả nhanh, pin sẽ trở nên rất nóng, điều này có nghĩa là nó có thể phát nổ hoặc, tệ hơn là, nhanh chóng bị hỏng. Ngoài ra, hãy lưu ý rằng giá trị "C" cao sẽ khiến pin máy bay không người lái nhanh hết điện.

Bạn cần bao nhiêu điện năng? Để tìm hiểu, bạn cần biết mức tiêu thụ điện năng của hệ thống. Bạn cũng nên kiểm tra mức tiêu thụ điện năng của camera video và đèn tích hợp.

Ước tính sơ bộ

1. Đối với một số loại động cơ, 10 Ampe là đủ.
2. Nếu có 4 động cơ được tích hợp, chúng sẽ cần tới 40 A. Đây là mức tiêu thụ điện năng tối đa.
3. Giả sử pin của máy bay không người lái bốn cánh có dung lượng 4000 mAh, thì nó sẽ tương đương với 4 Ah và khoảng 8 C hoặc 1 ampe sẽ bằng 1000 mAh.
4. Nhân 4 Ah với 8 C để được 32.
5. Do đó, 32A nhỏ hơn 40A, nên bạn cần tìm loại pin có dung lượng ít nhất 5000 mAh.

Thông số dung lượng

Mỗi pin của máy bay không người lái bốn cánh đều có dung lượng năng lượng. Về cơ bản, đây là dòng điện làm tiêu hao pin trong một giờ. Do đó, một viên pin 2000 mAh sẽ bị tiêu hao hoàn toàn trong một giờ bởi một thiết bị tiêu thụ 2 Ah.

Cần nhớ rằng nếu bạn sử dụng pin có dung lượng tăng lên thì sẽ không hiệu quả. dung tíchTrọng lượng của nó sẽ cao hơn so với pin có dung lượng thấp hơn. Theo thời gian, dung lượng cao hơn sẽ làm giảm thời gian bay.

Mức độ cân bằng nằm trong phạm vi 75% trọng lượng tối đa của máy bay không người lái bốn cánh.

Ví dụ, nếu thiết bị của bạn có thể nâng được 1000 gram, và trọng lượng thực tế của nó cùng với tất cả các phụ kiện kèm theo là 500 gram, thì bạn nên mua một viên pin nặng từ 200 đến 250 gram.

Điện trở bên trong

Thông số này ảnh hưởng đến dòng điện đầu ra, hiện tượng nóng lên khi hoạt động và dung lượng pin của máy bay không người lái. Nhiệt độ hoạt động tối ưu cho pin lithium-polymer là khoảng 40°C (104°F). Ở nhiệt độ này, điện trở sẽ thấp nhất. Sự mất cân bằng sẽ làm giảm dung lượng và tăng điện trở trong.

Những thay đổi do tuổi tác cũng có tác động đáng kể đến điện trở của pin. Pin càng cũ thì điện trở càng cao. Do đó, khi hết tuổi thọ, pin sẽ không thể xả hết điện tích của mình.

Các yêu cầu an toàn cơ bản khi sạc pin lithium polymer

Dưới đây là các quy tắc cơ bản:

1. Sạc pin dưới sự giám sát. Không sạc pin qua đêm.
2. Không cần thiết phải sạc nhanh, tốt hơn hết là nên sạc ở tốc độ 1 C.
3. Không nên sạc khi pin quá nóng hoặc quá lạnh. Lý do rất đơn giản: pin có thể phát nổ.
4. Tránh sử dụng bộ chuyển đổi nguồn có tiếp điểm và không sạc qua cổng USB của máy tính. Sạc qua máy tính sẽ chậm nhưng an toàn. Tuy nhiên, bộ chuyển đổi nguồn có thể tiêu thụ dòng điện lớn và gây ra hiện tượng quá nhiệt cho pin máy bay không người lái.

Các nhà sản xuất pin máy bay không người lái bốn cánh

Hãy liệt kê những thương hiệu quan trọng nhất của các công ty.

• Thunder Power và Kokam là hai công ty dẫn đầu thị trường. Công ty đầu tiên sản xuất pin cho các mẫu xe cỡ trung, trong khi công ty thứ hai sản xuất pin cho các mẫu xe hạng nhẹ.
• Turnigy Graphene là một công ty sản xuất pin tốt cho máy bay không người lái bốn cánh với giá thành thấp, nhưng trọng lượng lại khá nặng.
• Pin Zippy Compact khá tốt.
• Hạng B – có giá thành thấp và phù hợp cho người mới bắt đầu bay.
• Turnigy nano-tech – nguồn điện của công ty này có chất lượng cao.

Những lời khuyên hữu ích dành cho người tiêu dùng!

Làm sao tôi biết khi nào là lúc hạ cánh?

Nếu bạn nhận thấy pin còn 20%, hãy lập tức tìm một địa điểm hạ cánh.

Làm thế nào để vận chuyển pin máy bay không người lái bốn cánh?

Hãy cố gắng hết sức để tránh hư hỏng cơ học. Đơn giản chỉ cần bọc chúng trong vải. Giữ chúng ở nhiệt độ phòng. Tốt nhất là nên mua một túi chống cháy; nó sẽ ngăn chặn bất kỳ sự cố nào có thể xảy ra với nguồn điện của bạn.

Nếu tôi sạc quá mức pin thì tôi nên làm gì?

Thật không may, bạn không thể làm gì được nữa; bạn đã làm hỏng nó rồi. Cách duy nhất còn lại là mang nó đến trung tâm tái chế.

Làm thế nào và khi nào nên xử lý nó?

Việc tái chế nên bắt đầu khi đồ dùng không còn cần thiết nữa. Hãy kiểm tra xem thành phố của bạn có các thùng tái chế chuyên dụng hay không. Chúng thường được tìm thấy ở các cửa hàng lớn và các tòa nhà chính phủ.

Làm thế nào để sạc pin cho máy bay không người lái bốn cánh mới?

Tốt nhất là nên thực hiện một vài chu kỳ sạc và xả từ 0 đến 100%. Bạn sạc và xả hoàn toàn đến 0 rồi lại đến 100. Nên thực hiện việc này ba lần. Điều này sẽ làm tăng dung lượng lưu trữ năng lượng. dung tíchvà kéo dài tuổi thọ của nó.

Bạn có thể tìm hiểu thêm thông tin về pin dành cho máy bay không người lái Phantom 3 bằng cách truy cập liên kết này: https://battery-vi.techinfus.com/batarejka-dlja-phantom-3
